진공관 오디오 앰프 BOARD ASSY ( SA8800 ) |
|
|
|
- KT88 진공관으로 구성된 스테레오 오디오 앰프.
- 자연음을 그대로 재생하는 아나로그식 최고 음질.
- 스마트 폰 또는 MP3 와 잘 조화된 음을 재생.
- 최고의 오디오 품질과 재생 능력을 갖은 진공관 회로로 설계됨.
* 초단: 6J5 x 2PCS
* 출력관: KT88 x 2PCS ( JJ ELECTRONICS )
- 저 잡음 회로로 디자인 되어지고 품질 좋은 부품으로 조립된 PCB ASS'Y.
- 시중에 판매되고 있는 표준전원 TRANS와 출력 TRANS를 손쉽게 구입하여 누구나 쉽게 적용할 수 있게 디자인되어짐.
|
|
|
- TYPE : A CLASS STEREO.
- 최대출력: 20W ( 10W + 10W ).
- DISTORTION (THD) : LESS THAN 1.0%
- S/N RATIO : HIGHER THAN 90db / C WEIGHT
- FREQUENCY RESPONSE : 20 Hz ~ 20 KHz ( ±1.0db )
- SENSITIVITY WITH VOLUMN 100 Kohms: 0.35V.
- INPUT IMPEDANCE : 90Kohms.
- OUTPUT IMPEDANE WITH OUTPUT TRANSFORMER : 8 ohms.
- PCB ASS'Y SIZE : 228m/m x 96m/m x 150m/m(WITH TUBE).
- 알미늄샤시 SIZE : 300m/m x 265m/m x 3.0t
|
|
|
- SA8800 BOARD ASS'Y를구입하신후, 규격에 맞는 주변 악세서리 부품을 추가 구매하여 조립 완성하시기 바랍니다. (전원트랜스, 출력트랜스, 쵸크, 볼륨)
- POWER TRANS
- 입력: 220V / 60Hz ( 한국내 가정집 전원)
- 출력: 310V / 200mA
- 코어 SIZE : 96 CORE
- 출력 TRANS
- 입력: KT88용, 3단자( P , SG , B+ )
- 출력: 8 ohmS
- 코어 SIZE : 96 CORE ( 72 CORE 가능)
- 초크코일: DCR 100 ohm ±30 ohm ( L = 5H , CORE = 66 )
- 볼륨: 100 Kohm.
- 케이스: 알미늄 샤시가 함께 조립됨이 좋으며, 볼륨 몸체는 샤시를 통하여 전기적 어스가(GROUND)되어져야함.

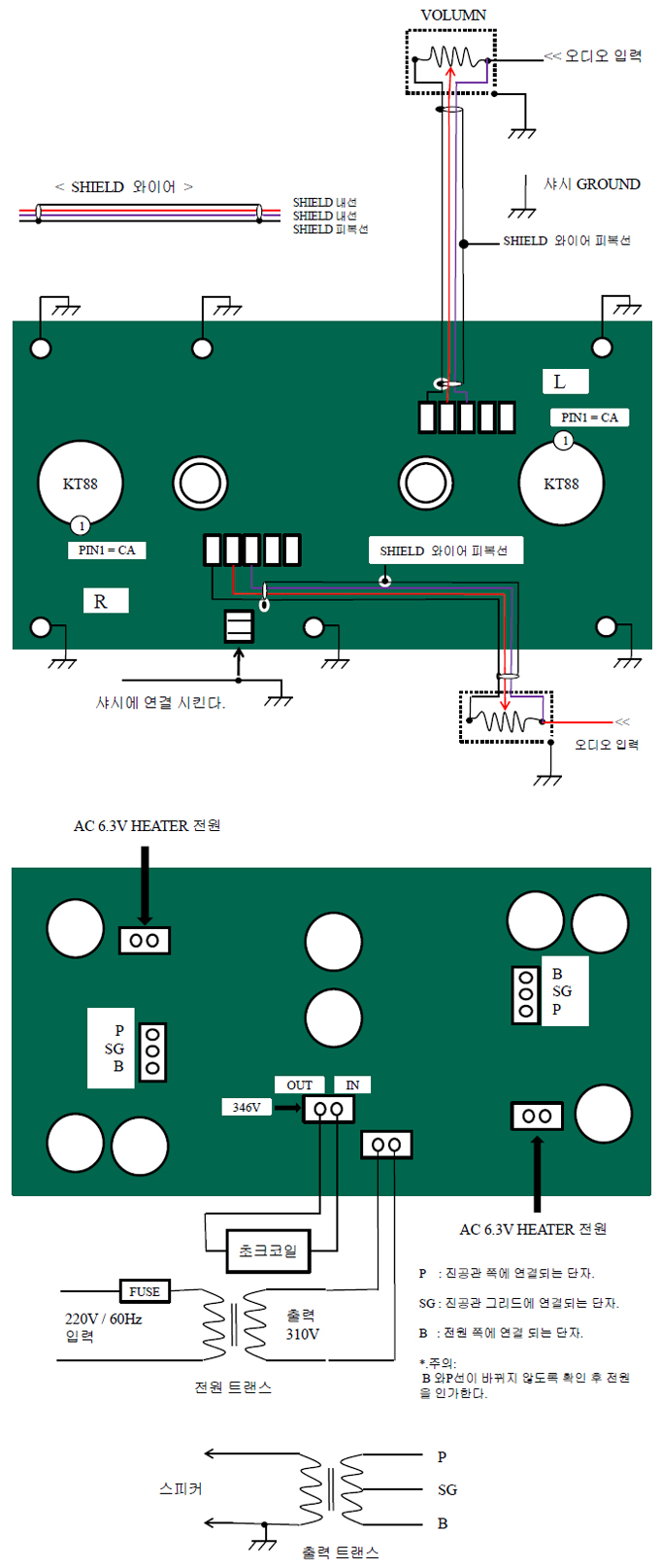

- CONNECTOR 사양
- 3PIN (출력 트랜스용) – 한림( CH1145 –03 ).
- 2PIN ( 전원. 히터. 초크용) – 한림( CH1145-02 ).
- AC-HUM (웅소리) 줄이기.
* 반드시 VOLUMN WIRE는 SHIELD 와이어 사용.
* 볼륨 몸체가 샤시에 고정되어져야 함.
* 전원트랜스와 출력트랜스 사이를 가능한 멀리 띄어서 배치한다.
* 전원트랜스와 볼륨위치를 가능한 멀리 띄어서 배치한다.
- 전원 트랜스 출력 전압(규격이상의 전압 인가 시 부품파손 됨)
AC310V ±20V 범위에서 사용되어져야 최대 음질로 음이 재생됩니다.
- 콘넥터삽입: PCB ASS'Y를 샤시에서 분리한 후 (스크류 6개 제거), 코넥터를 삽입하고 PCB ASSY 를 다시 샤시에 조립한다. (스크류 6개로 다시 PCB ASSY 를 고정시킨다.)
- 각 단 적정 주요 전압
* 쵸크-IN DC 전압: 375 VOLTS. / 쵸크-OUT DC 전압: 346 VOLTS.
* KT88 캐소드 전압(CA PIN1 : DC 25 VOLTS ~ 27 VOLTS).
- 스마트폰 (MP3)헤드셋 출력을 볼륨 없이 직접 연결하여 사용할때
- 볼륨 와이어 흰색선에 직렬로 저항을 22KOHMS정도 연결한 후, 22 KOHMS 저항 다른 한쪽 끝을 스마트폰 해드셋 잭 출력에 연결한다. 그리고 볼륨 와이어 검은색 선을 스마트 해드셋 잭 그라운에 연결 한다.
|
