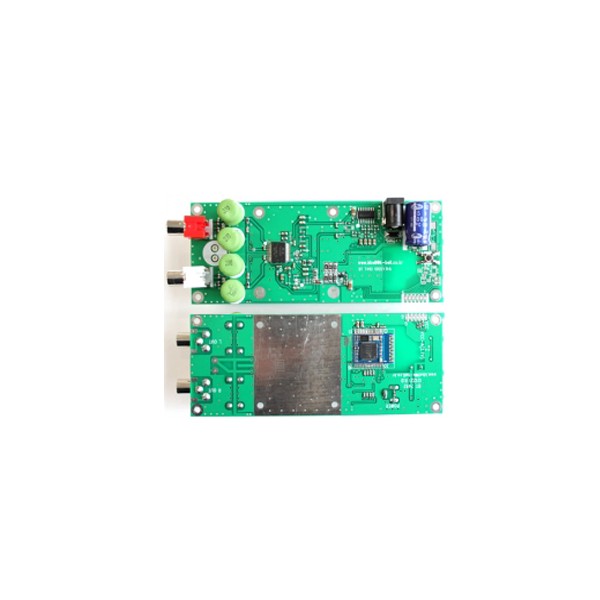

스마트 폰 용 블루투스 스테레오 100W 오디오 앰프 (BT7492) |
|
|
- 블루투스를 통한 완벽한 오디오 신호전달 (Bluetooth 2.1 + EDR, Supported Profile= HFP, A2DP,AVRCP).
- 스마트폰 (또는MP3) 용 100W 고품질 오디오 앰프.
- 초단에 고 품질 프리 앰프 내장으로 원음과 같은 재생 능력.
- WIDE SUPPY VOLTAGE RANGE ( DC 18V/3A ~ DC 24V / 3A ).
- MAXIMUM OUTPUT POWER : 100W ( L + R , 10% THD , DC24V ).
- SHORT CIRCUIT PROTECTION.
- THERMAL OVER LOAD PROTECTION.
- DUAL BTL CLASS-D AUDIO AMPLIFIER ( 소비전력 최소화 설계로 밧데리로 동작 됨)
|
|
- 블루투스을 통하여 스마트폰 오디오 입력을 받아 찌그러짐 없이 증폭시켜 준다.
- 출력 단자 : R = RED , L = WHITE
- 전원 입력 단자 : 외경 5.5Ø , 내경 2.1Ø ( 외경 : 마이너스 - , 내경 :플러스 + )
- 최대 출력 : 50W / CHANNE WITH 8 OHM SPEAKER (L+R=100W).
- 증폭 GAIN ( 출력 1W / 8 ohm ) : 310배 (52db TYP)
- 주파수 특성 : 20Hz ~ 20KHz ) : ±0.5db
- 무 신호 입력 일 때 NOISE LEVEL ( 8ohm LOAD ) : LESS THAN 1.0mV
- 스피커 사양 정격 : 100W 이상( 8옴 스피커만 사용해야 최적의 동작 가능함 ).
- PCB ASSY SIZE : 140mm * 51mm * 19mm(H) ( HEAT SINK 추가 사용 없이 사용 가능하게 설계됨)
|
|
참고
- 블루투스를 켜고자 하려면, TACT SWITCH 를 약 2초간 누른다.
- 블루투스를 끄고져 하려면, TACT SWITCH를 약 4초간 누른다.
|
|
|
