KB2837xD 보드을 구매하신 고객님께 감사드립니다.

참고 : 아래의 setup 과정은 (주)케이벨에서 설계한 소프트웨어를 복사하여 사용할때 필요한 사항으로,

사용자가 처음부터 새로운 프로젝트를 설계할 경우에는 최신 버젼으로 setup하여 설계할 수 있습니다.

1. PC에 CCS 프로그램 셋업 :

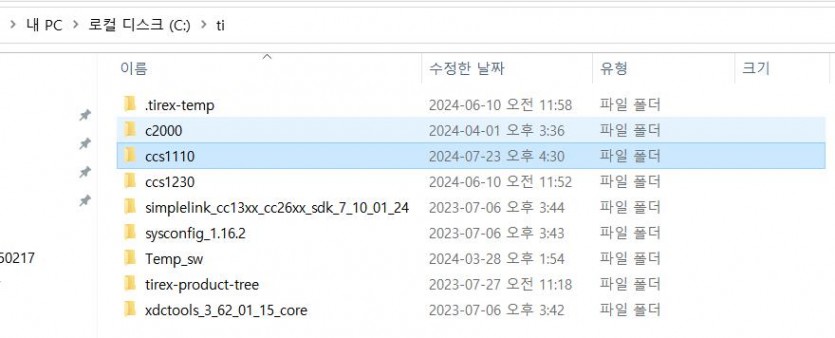

1). c2000 ware 를 동일 폴더에 셋업.....3.04

2). CCS 버젼 : CCS11.10  ( KB2837xD 보드내에 실장된 소프트웨어가 CCS11.10 버젼 상에서 작성됨. ).

3). 디버거 프로브 등록 : XDS 100V3.

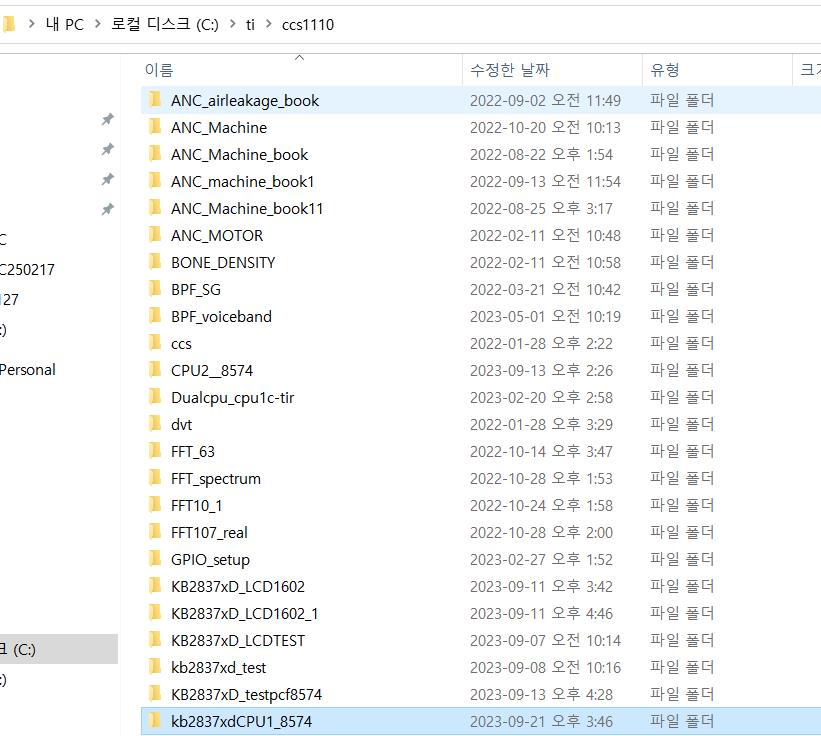

4). 보드에 실장된 소프트웨어 : kb2837xdcpu1_8574

2. c2000ware 폴더 내에 버젼 3.04 를 setup한다.

1). Ti 사에서 다운로드 받아 설치한다.

2). 안랩 바이러스 가 동작되면 setup이 안될수 있으니, 제거후에 c2000ware _ ver3.04를 setup한다.

3. Target Board 등록 (XDS 100V3)

1). CCS 창에서, 윗면 메뉴의 View 을 열면 Target configuration 폴더가 보인다.

2). Target configuration 을 열고, NEW 를 크릭하여 "XDS 100V3" 을 등록한다.

3). connection test 를 하여 , "succeeded" 되어야 한다. 이것이 완성 안되면 .out 파일을 DSP보드에 Download 할 수 없다.

4. 세부 사항은 교재 " 임베디드 소프트웨어를 위한 DSP 신호처리와 TMS320F2837xD" 를 참조 바랍니다.
