안녕하세요, EPWM 기능 응용으로, 온도 자동 조절_PID 소스코드를 별첨으로 공개합니다.

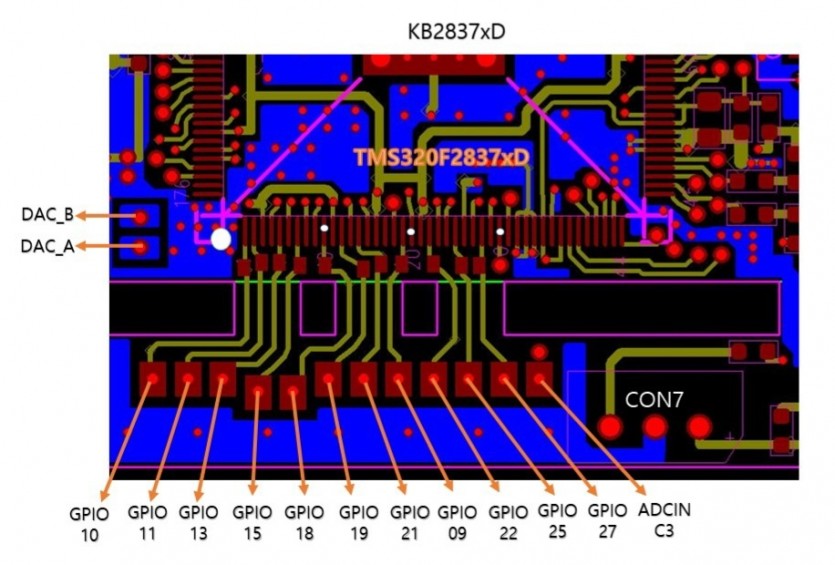

참고 : Tms320f2837xd DSP의 GPIO단자는 EPWM 과 공용으로 사용되며, KB2837xd / KB2837XDN 보드를 이용하여 실행하고자 하시는 분들은 온도 PID 제어 회로를 별도로 구성해야하고, 회로 구성을 위한 보드 내의 GPIO 단자 확장 PAD 구성은 앞쪽 사진을 참조 바랍니다. 소스코드는 단지 참고용으로 별도로 만들어진 회로 구성에 맞게 일부 수정하여(EPWM 단자와 ADCIN 단자) 적용 바랍니다.

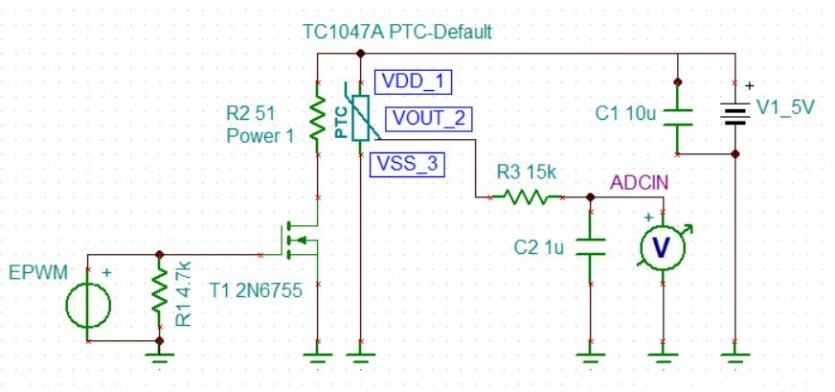

*. 회로 설명 : 회로는 N channel FET 와 온도센서(TC1047A)로 구성된다.  R2_51옴은 1Watt Axial type 저항을 사용하며, 저항과 근접하여 온도센서를 부착한다. EPWM 신호의 펄스 폭에 따라 R2 에서 발생되는 열 정도가 달라지고, 열 변화는 온도센서에 감지되어 ADC 에 입력된다. 별첨된 소스코드는 설정된 온도에 근접하도록 EPWM 신호가 변화하는 코드이다.
