128 demo 보드에서 주의할 사항
1. 모터 전원선 처리
1-1 : DC 5V 소형모터 ( 전류 200mA 이내)의 경우 :
*. Adaptor을 사용한다. ------ HU10467-11002A (DC 12V / 2A ).

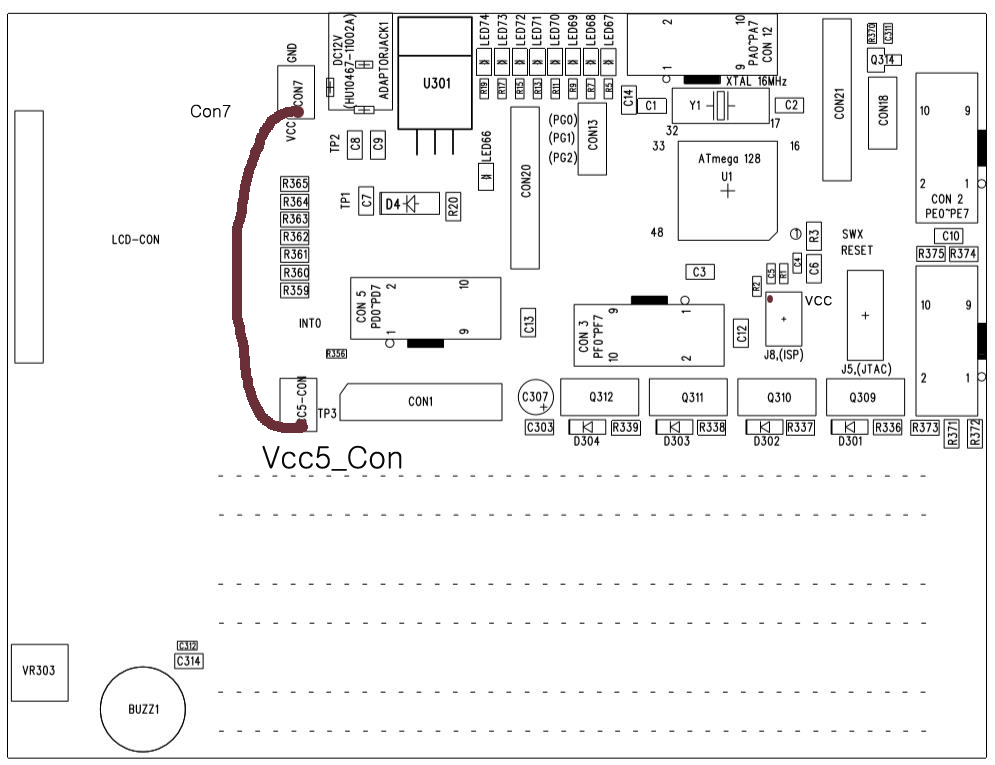

*. 별첨 사진과 같이, CON7의 플러스 단자와 VCC5-CON 의 플러스 단자를 연결한다.
1-2 : 모터 전원이 AC 또는 DC 5V 이상일 경우, 별도로 모터 전원을 VCC5-CON 단자에 연결하
여 사용한다.
2. ISP 6 pin 콘넥터 연결---- CON6 ( J8 ISP ) 콘넥터의 VCC 표기 방향으로 ISP 케이블의 빨강
색 줄이 오도록하여 삽입한다.
