   현재위치 : HOME > 블루투스 모듈 키트 > BC-05B Demo Board

BLK-MD-BC05-B Bluetooth Module(BC05-B Demo Board)
판매가격 27,500
모델명 BC05-B Demo Board
제조원 (주)케이벨
원산지 한국 ( 부가세 포함 가격 )
구매 적립금 275
재고
구매수량 EA  품절

                                                              BC-05 Demo Board

*.

Demo Board 설명서

1-1 개념 설명
BC-05 Demo Board는 블루투스 모듈 " BC-05-B " 의 동작을 확인하고
실험/실습 할 수 있도록 만들어진 실험용 보드이다.

1-2 동작 전압
본 보드는 DC 6.0V ~ DC 12V까지 동작된다.
다만 아답터 전원 사용시, DC 12Volts (HU10467-11002A) 사용을 권고 한다.

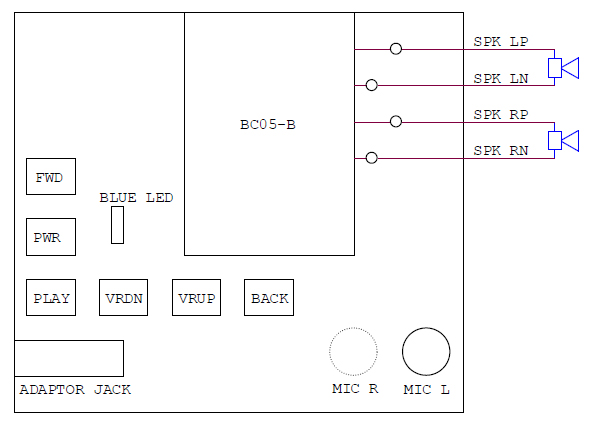

1-3 보드 구성 BLOCK DIAGRAM
*. 참고 : 스피커는 별도로 부착이 요구 됩니다. (임피턴스 : 32 옴 또는 헤드셋 이어폰)

참고사항 – 본 보드에 부착된 " BC-05-B" 모듈은 MASK-VERSION으로 별도의 구동 소프트웨어 없이 사용될 수 있다.

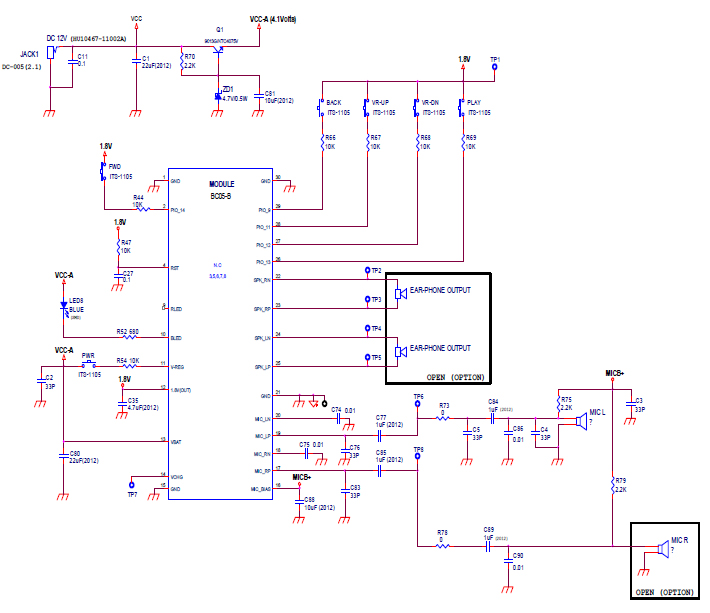

1-4 회로도



*.

Description

BLK-MD-BC05-B is the latest generation of Bolutek' s stereo bluetooth modules. It provides the highest level of integration with integrated 2.4GHZ radio, battery Charger, stereo codec and antenna ready to hit mono and stereo audio applications. BLK-MD-BC05-B is also completely ready to support the latest Bluetooth 2.1 + EDR Standard.



*.

Key Features

Bluetooth 2.1 + EDR compliant
Bluetooth solution for mono and stereo audio solutions
Integrated DSP, stereo codec and battery charger
Class 2 – range up to 30 meters
Industrial temperature range from -40℃ to +85℃
Low power consumption
Supported Bluetooth profiles : HFP, A2DP, AVRCP



*.

Applications

  • High quality stereo headsets
  • High quality mono headsets
  • Bluetooth speakers



*.

Pin Definition



*.

Pin Function Described



*.

Electrical Characteristic

7-1. Recommend Using Conditions

7-2. Stereo Encoder

(a)Improved SNR performance can be achieved at the expense of current consumption .See Optimizing BlueCore5-Multimedia ADC Performance Application Note details.

7-3. Stereo Decoder

(a)Any combination of gain (digital and/or analogue)and input signal which results in the output signal level exceeding the minimum or maximum signal level (analogue or digital)could result in distortion.



*.

Buttons That

Note : Only in audio stream start state, to receive a stereo bluetooth audio source remote audio
stream; similarly, only in remote control start state, to realize the remote control of the player bluetooth audio source. Any one party does not have AVRCP agreement, is impossible to realize the remote control function.



*.

Typical Application Circuit

참고사항: 본 제품은 Program이 mask되어 있는 version 입니다.( Mask Version )

페어링 하여 사용하기
PWR SWITCH 를 약2초간 누른다→스마트폰에서 블루투스를 설정한다.
→스마트 폰에서 기기 선택을 헤드셋으로 한다.→ BLK-MD-BC05 을 선택한다.



*.
